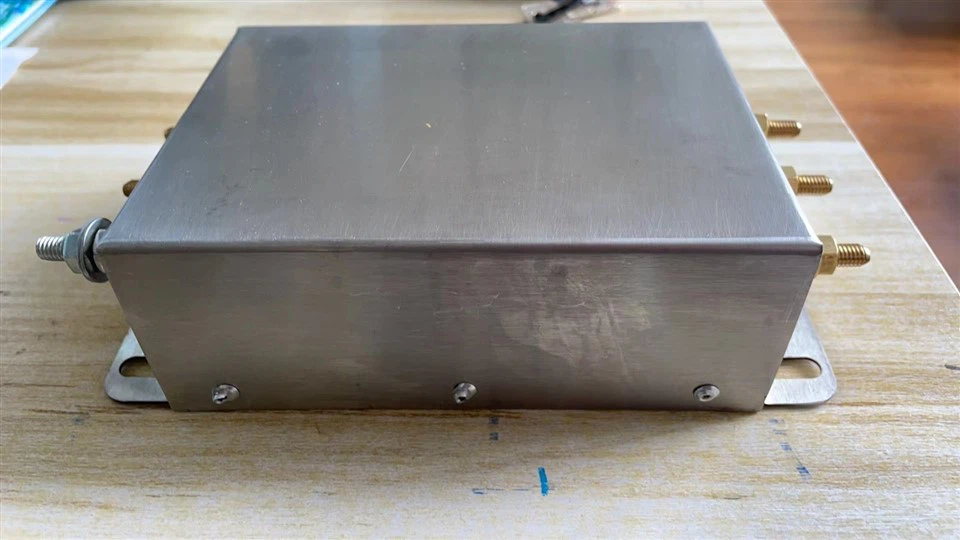

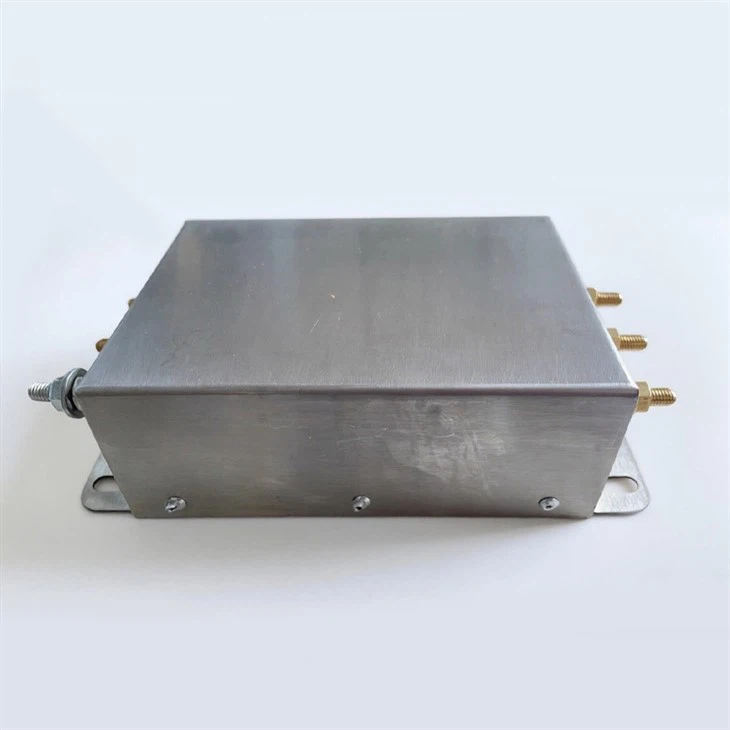

Filtre d'harmoniques électriques

Un filtre d'harmoniques électriques dédié au variateur de fréquence (VFD) est un filtre passe-bas passif-. Il est conçu sur la base des caractéristiques de compatibilité électromagnétique des composants de fréquence d'interférence générés par les VFD sur le réseau électrique et d'autres équipements électroniques pendant le fonctionnement. Le filtre supprime non seulement efficacement les interférences se propageant le long de la ligne électrique, mais réduit également considérablement les interférences de rayonnement émises par les équipements électroniques. Tous les matériaux et composants ont été soumis à des tests rigoureux et se caractérisent par une taille compacte, un fonctionnement sans ventilateur-, une installation sur-site et une facilité d'utilisation.

Filtre d'harmoniques électriques Caractéristiques du produit

Lorsque le courant nominal est élevé, le diamètre du fil de la self de mode commun-doit être augmenté en conséquence pour gérer le courant plus élevé. C1 et C2 utilisent des condensateurs à film avec des capacités allant d'environ 0,01 µF à 0,47 µF, principalement pour filtrer les interférences en mode différentiel-. C3 et C4 sont connectés entre les bornes de sortie, avec leur point médian mis à la terre, supprimant efficacement les interférences en mode commun-. Alternativement, C3 et C4 peuvent être connectés en parallèle aux bornes d'entrée, en utilisant des condensateurs céramiques avec des capacités allant de 2 200 pF à 0,1 µF.

Tableau de sélection des produits

product-846-137

Actuel	Filtre d'entrée	Filtre de sortie	Dimensions extérieures (longueurlargeurhauteur)mm	Cotes d'installation (mm)
10A	RF20-4	PF30-4	1558050	130*55
20A	RF20-7	PF30-7	1558050	130*55
40A	RF20-15	PF30-15	20011060	165*85
60A	RF20-22	PF30-22	20011060	165*85
80A	RF20-30	PF30-30	20011060	165*85
110A	RF20-37	PF30-37	30012580	130*100
125A	RF20-45	PF30-45	30012580	130*100
150A	RF20-55	PF30-55	30012580	130*100
200A	RF20-75	PF30-75	30012580	130*100
250A	RF20-90	PF30- 90	400215110	190*190
275A	RF20-110	PF30-110	400215110	190*190
330A	RF20-132	PF30-132	400215110	190*190
450A	RF20-160	PF30-160	440220120	230-200
510A	RF20-200	PF30-200	440220120	230-200
625A	RF20-250	PF30-250	440220120	230-200
800A	RF20-315	PF30-315	500260150	290*235
1000A	RF20-400	PF30-400	500260150	290*235

Spécifications techniques du produit

1. Tension de fonctionnement

1 000 V ou moins, 50 Hz-60 Hz.

2. Classe d'isolation

Classe FH.

3. Rigidité diélectrique

3000V/50Hz/60s sans arc ni panne.

4. Niveau de bruit

Moins de 65 décibels.

5. Indice de protection

IP11.

Applications typiques

Le filtre d’harmoniques électriques peut fonctionner en toute sécurité dans les environnements suivants :

1. Altitude ne dépassant pas 1 000 mètres.
2. Température ambiante entre –40 degrés et 40 degrés.
3. Humidité relative ne dépassant pas 85 %.
4. Environnement non-explosif, exempt de gaz corrosifs et de poussières conductrices susceptibles d'endommager les composants métalliques.
5. Environnement exempt de vibrations et d'impacts importants, et protégé de la pluie et de la neige.
